Kenali Bagian-Bagian Multimeter Digital dan Cara Menggunakannya
Bagian multimeter digital terdiri dari beberapa komponen yang bekerja bersama untuk melakukan berbagai pengukuran listrik. Memahami setiap bagiannya membantu proses pengukuran menjadi lebih akurat sekaligus mengurangi risiko kesalahan saat menggunakan alat.
Memahami bagian-bagian, cara menggunakan, dan cara membaca hasil pengukuran multimeter digital membantu proses pengukuran listrik menjadi lebih akurat dan aman. Dengan pengoperasian yang tepat, kamu juga dapat mengurangi risiko kesalahan saat memeriksa berbagai komponen maupun rangkaian listrik.

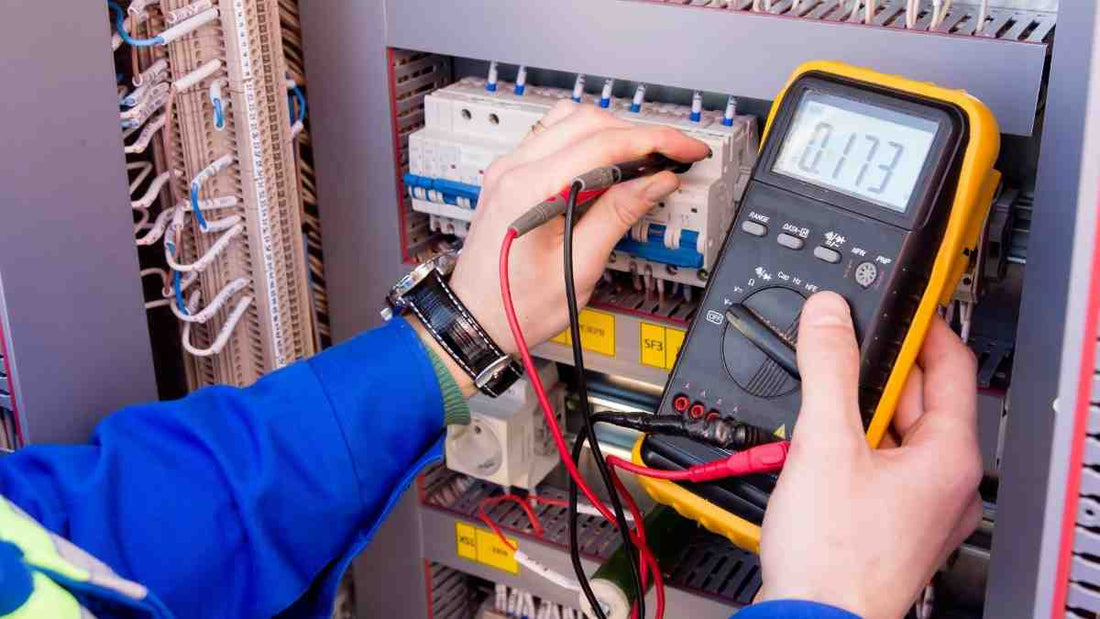

Bagian-Bagian Multimeter
Sebelum melakukan pengukuran, penting untuk mengenali setiap komponen pada multimeter digital. Masing-masing bagian memiliki peran yang saling mendukung agar proses pengukuran dapat berjalan dengan baik.
Layar (Display)
Melalui layar LCD, pengguna dapat melihat hasil pengukuran dalam bentuk angka beserta satuan yang digunakan. Beberapa multimeter digital juga menampilkan indikator baterai, mode pengukuran, hingga tanda overload (OL) untuk memudahkan proses pembacaan.
Knob atau Selector Switch
Pemilihan jenis pengukuran dilakukan melalui selector switch yang berada di bagian tengah alat. Komponen ini digunakan untuk memilih mode seperti tegangan AC/DC, arus, hambatan, kontinuitas, maupun pengujian dioda sesuai kebutuhan.
Probe Merah dan Hitam
Sebagai penghubung antara multimeter dan objek ukur, probe menghantarkan sinyal listrik ke alat. Umumnya, probe merah digunakan pada terminal positif atau titik pengukuran, sedangkan probe hitam dipasang pada terminal COM sebagai titik referensi.
Terminal Input
Pemasangan probe dilakukan melalui terminal input sesuai dengan jenis pengukuran yang dipilih. Sebagian besar multimeter digital menyediakan terminal COM, terminal VΩ untuk pengukuran tegangan dan hambatan, serta terminal khusus untuk pengukuran arus.
Sekring (Fuse)
Perlindungan terhadap arus berlebih diberikan oleh fuse yang berada di dalam multimeter. Jika terjadi kesalahan pengukuran atau arus melebihi batas yang ditentukan, fuse akan putus untuk membantu mencegah kerusakan pada komponen elektronik di dalam alat.
Baterai
Sumber daya pada multimeter digital berasal dari baterai yang menyuplai listrik ke layar dan rangkaian elektronik. Kondisi baterai yang baik membantu menjaga akurasi hasil pengukuran sekaligus memastikan seluruh fitur alat dapat berfungsi dengan optimal.
Baca juga: Multimeter: Pengertian, Fungsi, Jenis, dan Tips Memilihnya
Cara Menggunakan Multimeter Digital
Picture by Canva.com
Setelah mengenal setiap komponennya, penting untuk memahami cara menggunakan multimeter digital dengan benar. Penggunaan yang tepat membantu memperoleh hasil pengukuran yang lebih akurat sekaligus mengurangi risiko kesalahan.
Pilih Mode Pengukuran
Langkah pertama adalah memutar selector switch sesuai jenis pengukuran yang akan dilakukan, seperti tegangan AC, tegangan DC, arus, hambatan, atau kontinuitas. Pastikan mode yang dipilih sudah sesuai sebelum pengukuran dimulai.
Pasang Probe pada Terminal yang Tepat
Sebelum menyentuhkan probe ke objek ukur, pastikan probe hitam terpasang pada terminal COM, sedangkan probe merah dipasang pada terminal VΩ atau terminal arus sesuai kebutuhan pengukuran.
Hubungkan Probe ke Objek yang Diukur
Proses pengukuran dapat dilakukan dengan menempelkan ujung probe pada titik yang akan diperiksa. Pastikan posisi probe stabil dan hindari menyentuh bagian logamnya agar hasil ukur tetap akurat dan penggunaan lebih aman.
Baca Hasil Pengukuran pada Display
Nilai pengukuran akan muncul pada layar LCD setelah probe terhubung dengan benar. Perhatikan angka beserta satuannya, dan jika muncul indikator seperti "OL", sesuaikan kembali rentang atau mode pengukuran yang digunakan.
Cara Membaca Hasil Pengukuran Multimeter Digital
Picture by Canva.com
Setelah melakukan pengukuran, penting untuk memahami cara membaca hasil pada layar multimeter digital dengan benar. Hal ini membantu memastikan nilai yang ditampilkan sesuai sekaligus mengurangi risiko kesalahan interpretasi.
Perhatikan Nilai dan Satuan Pengukuran
Hasil pengukuran akan ditampilkan dalam bentuk angka yang diikuti satuan sesuai mode yang dipilih, seperti volt (V), ampere (A), atau ohm (Ω). Oleh karena itu, pastikan selector switch telah berada pada mode yang benar agar nilai yang terbaca sesuai dengan parameter yang diukur.
Kenali Simbol dan Indikator pada Display
Selain angka, layar multimeter digital juga dapat menampilkan berbagai simbol, seperti indikator baterai lemah, tanda negatif (-), hingga OL (Over Limit/Overload). Indikator OL umumnya menunjukkan bahwa nilai yang diukur melebihi rentang pengukuran atau mode yang dipilih belum sesuai sehingga perlu dilakukan penyesuaian.
Pastikan Hasil Pengukuran Stabil
Sebelum mencatat hasil pengukuran, tunggu hingga angka pada display stabil. Perubahan posisi probe atau kontak yang kurang baik dapat menyebabkan nilai pengukuran berubah-ubah sehingga hasil yang diperoleh kurang akurat.
Kesimpulan
Memahami bagian-bagian, cara menggunakan, dan cara membaca hasil pengukuran multimeter digital membantu proses pengukuran listrik menjadi lebih akurat dan aman. Dengan pengoperasian yang tepat, kamu juga dapat mengurangi risiko kesalahan saat memeriksa berbagai komponen maupun rangkaian listrik.
